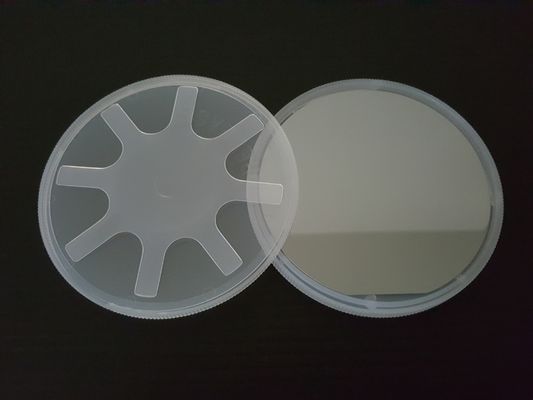

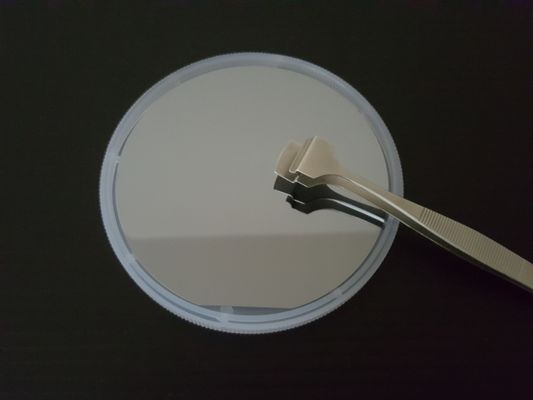

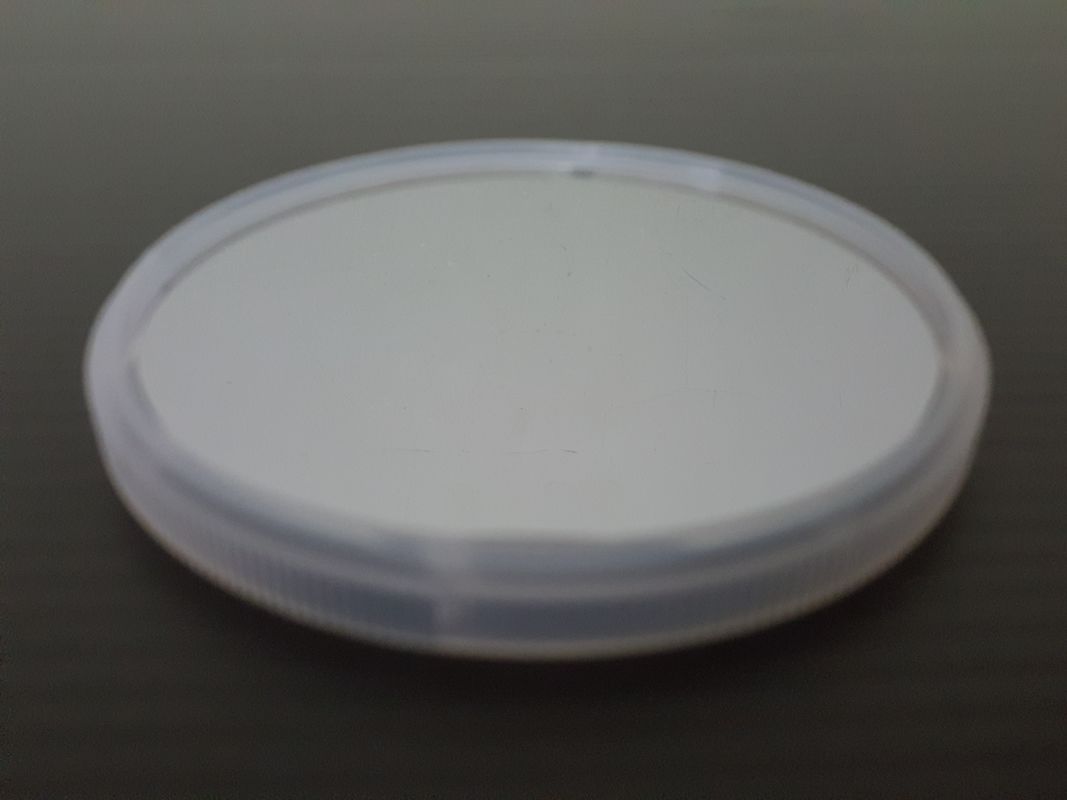

Le diamètre 3 pouces INP en céramique technique de 4 pièces de pouce a basé la gaufrette d'Epi

Le diamètre 3 pouces INP en céramique technique de 4 pièces de pouce a basé la gaufrette d'Epi
Le diamètre 3 pouces INP en céramique technique de 4 pièces de pouce a basé la gaufrette d'Epi Le diamètre 3 pouces INP en céramique technique de 4 pièces de pouce a basé la gaufrette d'Epi Le diamètre 3 pouces INP en céramique technique de 4 pièces de pouce a basé la gaufrette d'Epi

Image Grand :  Le diamètre 3 pouces INP en céramique technique de 4 pièces de pouce a basé la gaufrette d'Epi

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: ZG
Certification: CE
Numéro de modèle: Milliseconde
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD10/piece
Détails d'emballage: Boîte en bois forte pour l'expédition globale
Délai de livraison: 3 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 10000 morceaux par mois

Le diamètre 3 pouces INP en céramique technique de 4 pièces de pouce a basé la gaufrette d'Epi

description de
Application: la microélectronique, optoélectronique et micro-onde de rf Diamètre: Ø 3"/Ø 4" gaufrette de GaAs
Épaisseur: 500 um | 625 um Catégorie: Epi a poli la catégorie/catégorie mécanique
Mettre en évidence:

Pièces en céramique techniques de 4 pouces

,

L'INP a basé la gaufrette d'Epi

,

Gaufrette d'Epi de 3 pouces







L'INP a basé la gaufrette d'Epi



Nous fournit la croissance épitaxiale de MBE/MOCVD de la structure faite sur commande sur le substrat d'INP pour la microélectronique, optoélectronique et applications de micro-onde de rf, de diamètre Ø 2" à Ø 4". Avec notre expérience étendue de MOCVD, nous pouvons élever l'alliage binaire (INP) ou l'alliage ternaire (InGaAs, InAlAs, InGaAsP) sur le substrat d'INP, des structures de super-réseau de couche de singel ou de multiple-couche avec la qualité cristalline supérieure pour répondre à un grand choix de besoins de dispositif. Nos experts fortement qualifiés peuvent travailler avec vous pour concevoir et optimiser votre structure de couche d'epi d'INP. Veuillez nous contacter pour plus d'information produit ou discutez votre structure de couche d'epi.

L'INP a basé la capacité de gaufrette d'Epi

Nos réacteurs sont configurés pour un grand choix de systèmes matériels et de conditions de traitement. Nous pouvons fournir l'épitaxie faite sur commande pour un grand choix d'applications de dispositif s'étendant de la LED aux HEMTs.


Capacité matérielle Substrat Taille de gaufrette
INP/INP Gaufrette d'INP Jusqu'à 4 pouces
InAlAs/INP Waferr d'INP Jusqu'à 4 pouces
InGaAs/INP Gaufrette d'INP Jusqu'à 4 pouces
InGaAsP/INP Gaufrette d'INP Jusqu'à 4 pouces
InGaAs/InGaAsP/InP Gaufrette d'INP Jusqu'à 4 pouces
INP/InAlAs/INP Gaufrette d'INP Jusqu'à 4 pouces



Applications optoélectroniques :

Détecteurs photoélectriques, VCSELs, diodes lasers, LED, SOAs, guides d'ondes



Applications électroniques :

FETs, HBTs, HEMTs, diodes, dispositifs à micro-ondes.





Structure de couche d'Epi (HEMT/HBT)


Croissance MOCVD
Source de dopant Le type de P/soit, le type de N/SI
Couche de chapeau Couche je-INP
Couche active couche de n-InGaAs
Couche de l'espace couche d'i-InGaAsP
Couche de tampon Couche je-INP
Substrat Ø 2"/Ø 3"/Ø 4" gaufrette d'INP
